1. MONTAJ ÖNCESİ HAZIRLIK

1.1 Alan Planlaması

• Sulanacak alanın krokisini çıkarın.
• Başlıkları, atış mesafelerine göre yerleştirin.
• Başlıklar birbirini görecek şekilde (head-to-head coverage) konumlandırılmalıdır.
• Her vana (selenoid) ayrı bir sulama bölgesini kontrol eder. Aynı anda yalnızca bir bölge çalışır.

1.2 Basınç Kontrolü

• Şebeke basıncını ölçün.
• Çalışma basıncı ideal olarak 2 – 4 bar aralığındadır.
• Basınç yetersiz ise pompa kullanılması gerekir.
• Sistem 6 bar üzeri basınçta çalıştırılmamalıdır.

1.3 Gerekli Malzemeler

• 32 mm PE (kangal) boru – ana hat için
• 20 mm PE (kangal) boru – başlık bağlantıları için
• 2 adet kaliteli teflon bant
• 1 adet 32–40 mm ayarlı boru anahtarı
• 1 adet elektrik izole bandı
• 2 adet 9V pil (Duracell, Varta vb. önerilir)
• 1 adet hafif çekiç
• 1 adet boru kesme makası (önerilir)
• 1 adet maket bıçağı

2. KURULUM AŞAMALARI

2.1 Ana Hat Döşeme

1. Ana hat için 32 mm PE boru kullanın.
2. Boru geçiş güzergâhını planlarken su kaynağını başlangıç noktası alın.
3. Ana hattı, başlık yerleşim noktalarının yakınından geçirecek şekilde planlayın.
4. Boruları 20–30 cm derinlikte açılan kanallara yerleştirin.

Not: Her selenoid vana için ayrı bir ana hat çıkışı bulunmalıdır.

2.2 Priz Kolye Montajı

• Ana hat üzerine, planladığınız her başlık için bir adet priz kolye monte edilir.
• Priz kolyelerin içinden çıkan contaların yuvasına tam oturduğundan emin olun. (Conta takılmazsa toprak altında su kaçağı oluşur.)
• Priz kolyeleri çekiç yardımıyla ana hatta sabitleyin.

Delme İşlemi

• 10 mm matkap ucu ile yalnızca priz kolyenin delme noktasından ana boruyu delin.
• Borunun karşı yüzeyini delmeyin.
• İç yüzeyi zedelememeye dikkat edin.

2.3 Başlık Bağlantısı

1. Priz kolyeye 20 mm x 3/4” erkek dirsek bağlayın. Aşırı sıkmayın. Dirseğin yönü başlık tarafına bakmalıdır. Dişli bağlantılarda teflon bant kullanın.
2. Aşırı sıkmayın.
3. Dirseğin yönü başlık tarafına bakmalıdır.
4. Dişli bağlantılarda teflon bant kullanın.
5. Dirsekten başlığa kadar olan mesafeyi ölçün.
6. 20 mm PE boruyu uygun uzunlukta kesin.

İpucu: Boru uçlarını maket bıçağı ile 3–5 mm hafif sivriltirseniz kaplin bağlantısı kolaylaşır.

1. Borunun bir ucunu priz kolyeye, diğer ucunu başlığa bağlayın.
2. Başlığı önceden belirlenen noktaya dik şekilde yerleştirin.
3. Başlık üst seviyesi toprak yüzeyi ile sıfır olmalıdır.

2.4 Ana Hat Sonlandırma

• Ana hattın sonuna set içerisinden çıkan kör tapayı takın.
• Tüm dişli bağlantılarda teflon bant kullanıldığından emin olun.

3. VANA VE KONTROL ÜNİTESİ MONTAJI

1. Su kaynağı çıkışına set ile gönderilen selenoid kollektörünü uygun dönüştürücü ile bağlayın. (Bu aşamada tesisatçı desteği önerilir.)
2. Her ana hat borusunu, selenoid çıkışındaki kaplin adaptöre sırayla bağlayın. Bağlantı sırasında kollektörün dönmemesine dikkat edin.
3. Bağlantı sırasında kollektörün dönmemesine dikkat edin.
4. Vana grubunu korumak için vana kutusu kullanın.

3.1 Kontrol Ünitesi

• Kendi kutusu içerisinde kurulum ve kullanım kılavuzu mevcuttur.
• Kontrol ünitesi 2 adet 9V pil ile çalışır.
• Farklı güç kaynağı kullanmayın.
• Pil kapağının tam kapandığından emin olun.
• Kaliteli pil kullanımı 1–2 yıl pil ömrü sağlar.
• Bağlantıları izole bant ile güvenli şekilde izole edin.

4. İLK ÇALIŞTIRMA

1. Ana su vanasını yavaşça açın.
2. Sistemi 2–3 dakika boş akışta çalıştırarak hattaki kirleri temizleyin.
3. Sistem çalışmasını tamamladıktan sonra priz kolye ve bağlantı noktalarında su kaçağı kontrolü yapın ve sonrasında kazı kanallarını kapatın.
4. Başlıkların atış açısı ve mesafesini ayarlayın.
5. Zamanlayıcıyı programlayın (önerilen sulama zamanı: sabah erken saatler).

5. GÜVENLİK UYARILARI

• Sistemi 6 bar üzeri basınçta çalıştırmayın.
• Elektrik bağlantılarını mutlaka izole edin.
• Pompa kullanıyorsanız kuru çalıştırmayın.
• Çocukların vana kutusu ile oynamasına izin vermeyin.

6. GARANTİ VE TEKNİK DESTEK

Ürünler, montaj talimatlarına uygun kurulduğu takdirde garanti kapsamındadır. Yanlış montaj ve aşırı basınç kaynaklı hasarlar garanti dışıdır.

Montaj uzaktan yardımı konusunda 0380 524 2624 numaralı telefonu haftaiçi 10:00 - 17:00 saatleri arasında arayarak teknik destek alabilirsiniz.

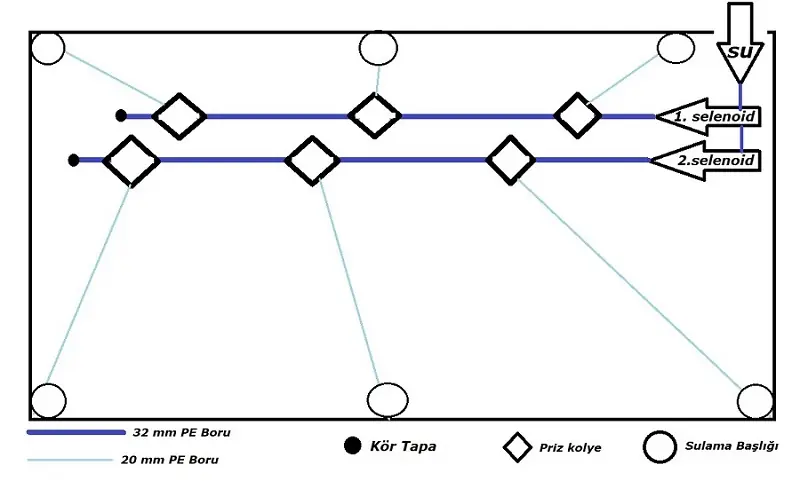

ÖRNEK SİSTEM KROKİSİ VE AKIŞ ŞEMASI

HIZLI KURULUM ÖZETİ

1️⃣ Alanı planlayın ve başlık yerlerini belirleyin.

2️⃣ 32 mm ana hattı 20–30 cm derine döşeyin.

3️⃣ Her başlık için ana hatta priz kolye takın.

4️⃣ 10 mm matkap ucu ile sadece priz kolye noktasını delin.

5️⃣ 20 mm boru ile başlık bağlantılarını yapın.

6️⃣ Ana hattın sonuna kör tapa takın.

7️⃣ Selenoid kollektörü su kaynağına bağlayın.

8️⃣ Ana hatları vana çıkışlarına bağlayın.

9️⃣ Kontrol ünitesine 2 adet 9V pil takın.

🔟 Suyu yavaşça açın ve sistemi 2–3 dakika temiz akışta çalıştırın.

3️⃣ MÜŞTERİ HATALARINI ÖNLEYEN KRİTİK UYARILAR

Bu bölüm iade ve servis yükünü azaltır.

MONTAJ SIRASINDA EN SIK YAPILAN HATALAR

⚠️ Contasız priz kolye montajı → Toprak altında su kaçağına sebep olur.

⚠️ Borunun çift taraflı delinmesi → Ana hat basınç kaybeder.

⚠️ Aşırı teflon bant kullanımı → Dişli parçalar çatlayabilir.

⚠️ Başlıkların eğik bırakılması → Sulama düzensiz olur.

⚠️ Zayıf basınçta fazla başlık bağlanması → Başlıklar tam açmaz.

⚠️ 6 bar üzeri basınç → Sistem zarar görür.

⚠️ Kalitesiz pil kullanımı → Zamanlayıcı hatası oluşabilir.
